ПО Rastrwin: FSKcolorMaker — макрос для коррекции цветов в графике

В соответствии со стандартом ”Правила оформления нормальных схем электрических соединений подстанций и

графического отображения информации посредством ПТК и АСУ ТП” (СТО 56947007-25.040.70.101-2011, см. UPD1) цветовое исполнение линий элекропередач разных напряжений должно быть следующим:

СТО 56947007-25.040.70.101-2011

СТО 56947007-25.040.70.101-2011

Макрос создает готовую цветовую таблицу по напряжениям (по умолчанию), так же может менять цвета текста, фона (опционально), сохранять в файл или в шаблон (опционально).

Установка макроса: копируем файл FSKColorMaker.rbs в папку macro в установочную папку RastrWin. Для Rastr3 копируем в Мои документы — RastrWin3 – macro.

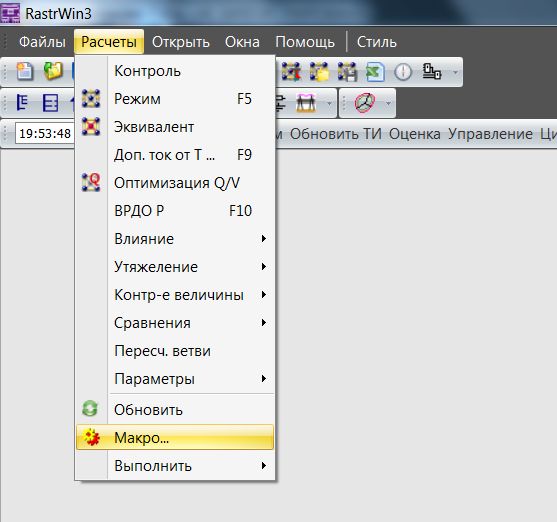

Для настройки макроса нужно открыть Расчеты — Макро.

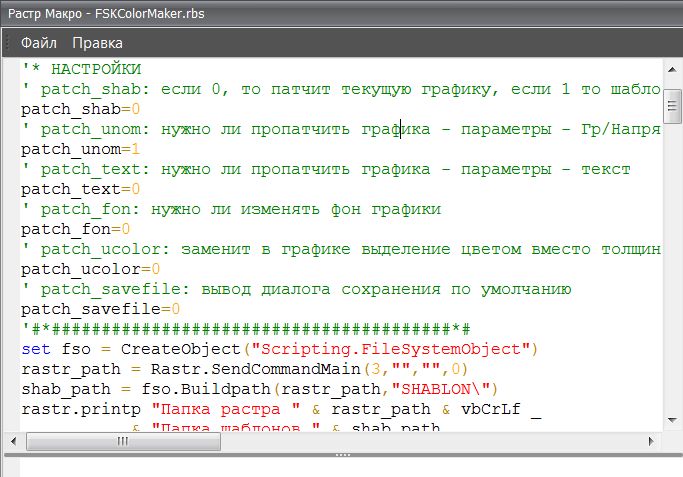

Далее открывает через Меню — открыть сам макрос, в самом начале будут настройки. По умолчанию, включена лишь опция по созданию цветовой таблицы напряжения

Скачать FSKColorMaker.zip

UPD1: На днях натолкнулся на приказ №609/520 от 09.10.2012 «Об утверждении Положения по отображению условных обозначений объектов ОАО «ФСК ЕЭС»», по цветам напряжений никаких изменений нет
