ПО Rastrwin: макрос импорта/экспорта таблиц с помощью буфера обмена

Для различных манипуляций с таблицами в растре существуют две незаменимые функции: импорт и экспорт CSV. И при использовании этих функции появляются окна, в которых можно задать различные настройки

Окно Импорт CSV

Но когда импорт или экспорт CSV делается один-два раза за сессию, то можно даже и потерпеть, и задать все настройки, а если нужно это делать постоянно, допустим, с редактированием данных в двух открытых файлах? Тогда без буфера обмена тут не обойтись…

Пример работы

Откроем таблицу узлов и выделим пару ячеек в разных строчках

Окно Узлы

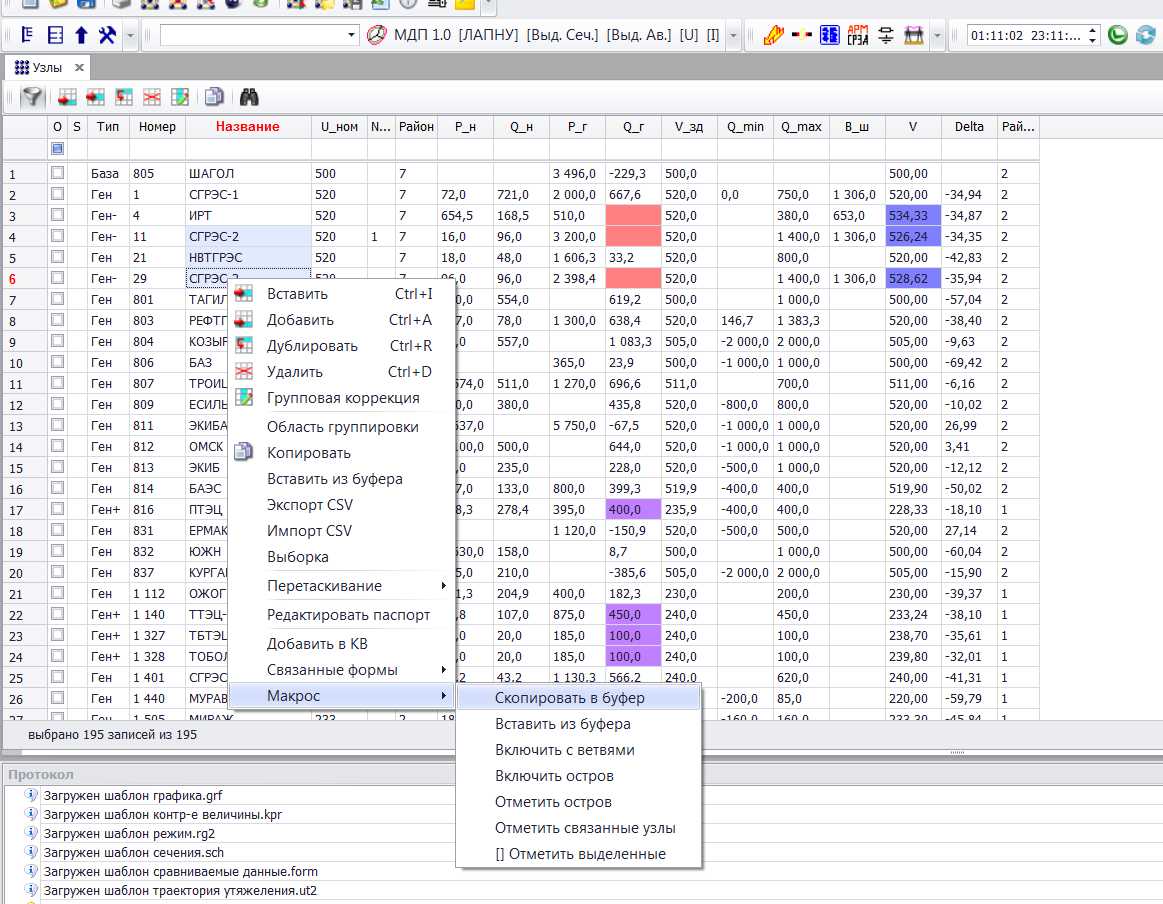

Правой кнопкой вызываем контекстное меню — Макросы — Скопировать в буфер

Контекстное меню - Макросы

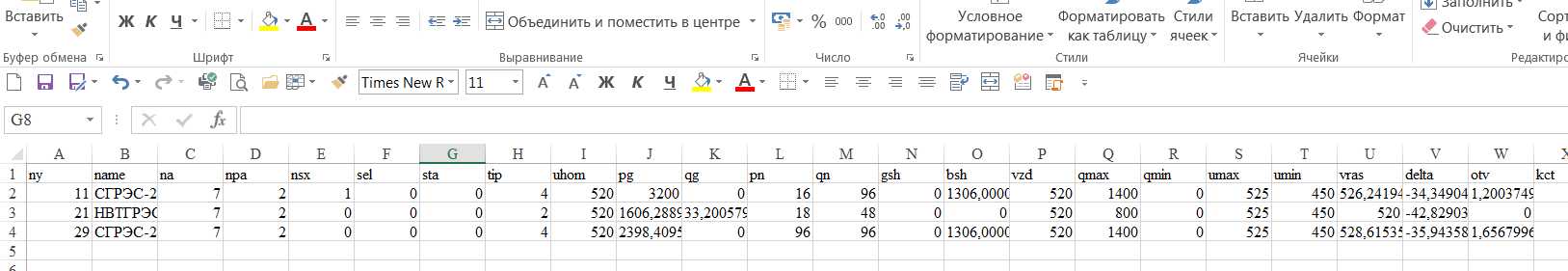

Теперь откроем эксель и в новом листе вставим в ячейку A1 содержимое буфера обмена (ctrl+v), получим следующее

Вывод в excel

При копировании из растра в буфер обмена записались все значения столбцов соответствующих строк с выделенными ячейками. А если нам нужны не все столбцы, а только избранные?

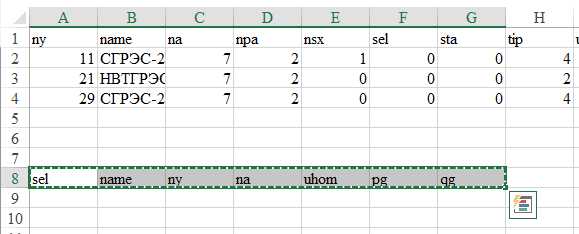

Забьем в ексель названия нужных нам столбцов, каждый в отдельный столбец

Нужные столбцы для копирования

Копируем (ctrl+C) в буфер обмена эту строку. Теперь опять копируем в буфер с помощью Контекстного меню — Макросы — Копировать в буфер и вставляем все в эксель

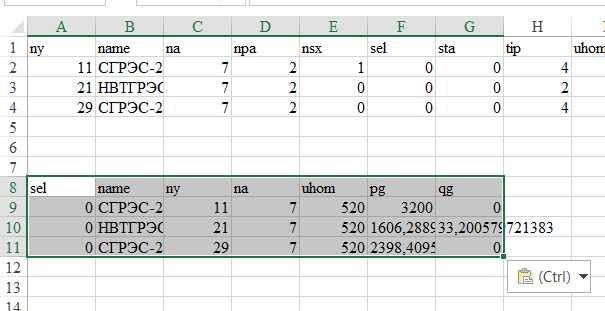

Вставка в эксель

Теперь уже при копировании в буфер обмена записались значения тех столбцов, которые были записаны и сохранены в буфер до копирования из растра.

Отлично, теперь попробуем вставить данные из буфера обмена в растр.

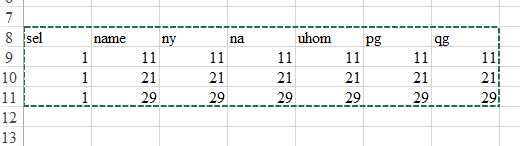

Подготовим данные в екселе

Данные для вставки в Rastr3

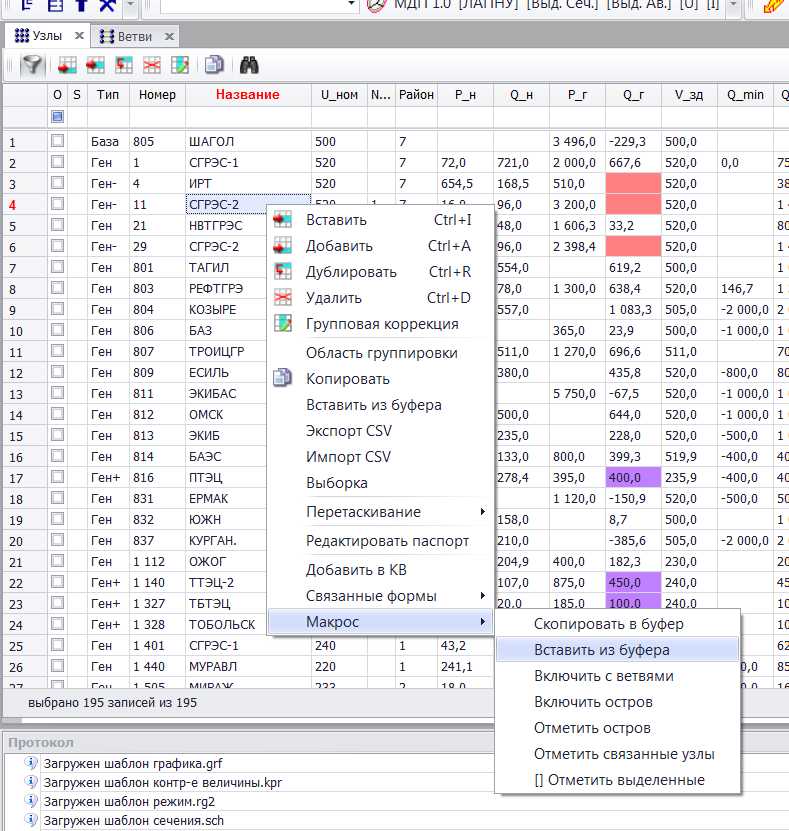

Копируем и переходим в Rastr3, на любом месте вызываем контекстное меню — Макросы — Вставить

Данные для вставки в Rastr3

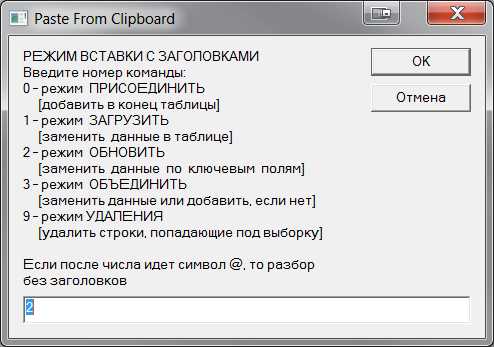

и видим вот такое окно

Окно вставки

По части вставки все аналгочно функции импорт CSV: выбирается номер команды, и дальше происходит вставка. Единственное, нужно всегда обращать внимание, какой режим вставки включен в настройках макроса: с заголовками или без.

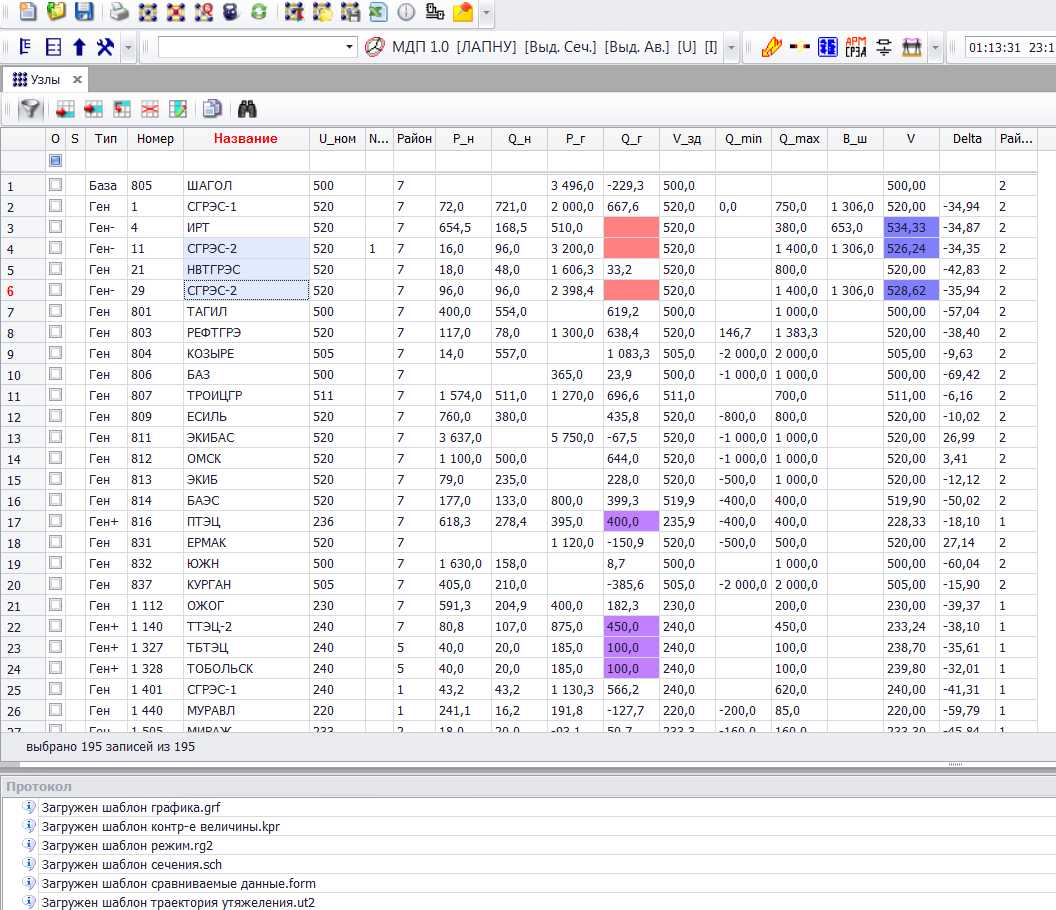

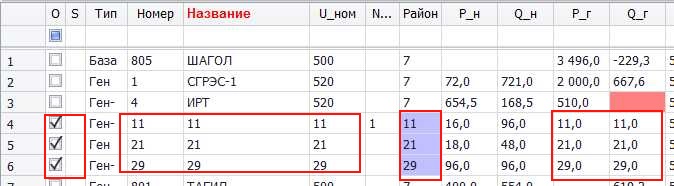

Результат следующий

Результат работы

Установка

Так как этот макрос контекстный, то и привязывать его надо к каждой таблице отдельно. Разберем процесс отдельной установки.

Копируем файлы CopyToClipboard.rbs и PasteFromClipboard.rbs в Мои Документы — Rastrwin3 — contextmacro

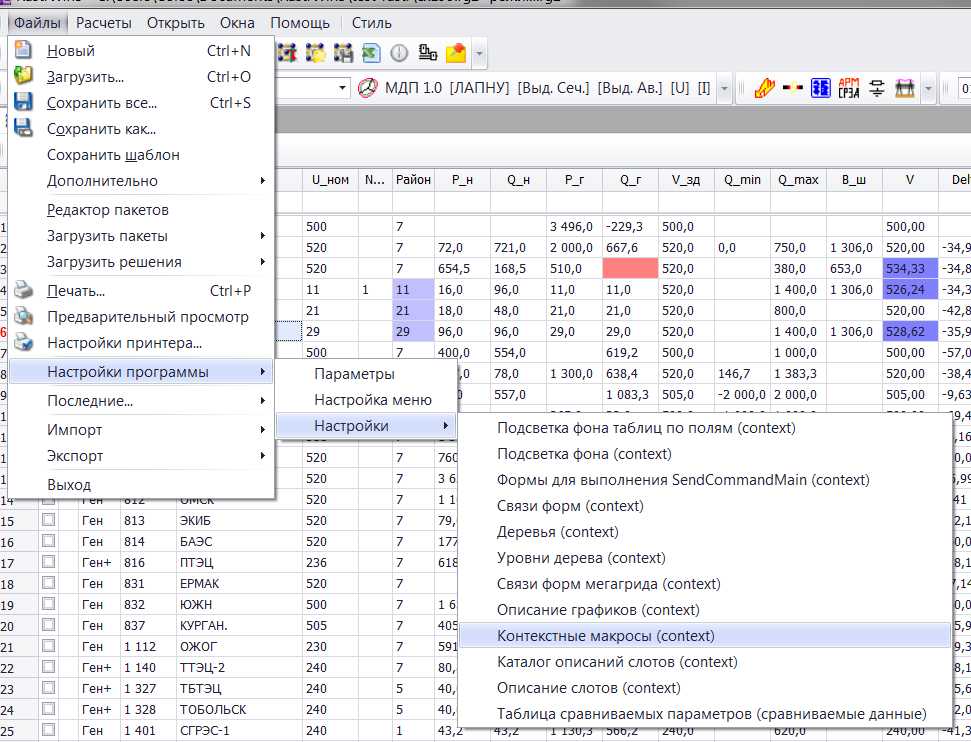

Открываем Файлы — Настройки программы — Настройки — Контекстные макросы (context)

Меню Контекстные макросы

В открывшейся таблице создаем новую строчку, в которой пишем имя таблицы, где хотим отображать (название формы), название макроса, который вызывается при нажатии на меню, название самого меню, и доп. строку для передачи ссылки на таблицу, из которой запускается макрос (очень важный параметр)

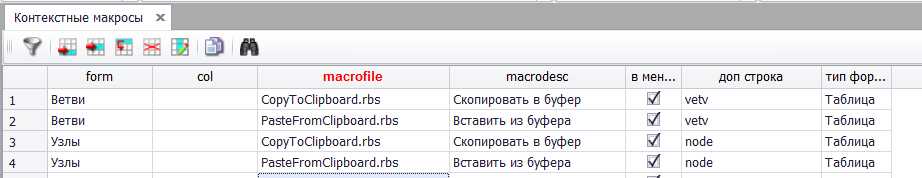

Редактирование таблицы макросов

После всех махинаций с настройками контекстных макросов нужно обязательно сохранить шаблон context.form

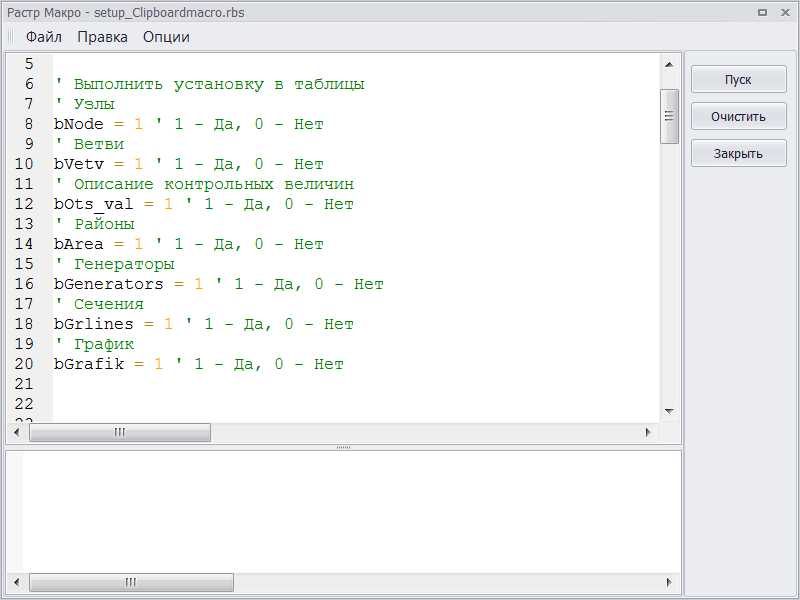

Для всех, кому лень возится с настройками, есть макрос установки setup_Clipboardmacro.rbs. Нужно открыть Расчеты — Макро — Открыть и выбрать этот макрос, отметить в какие таблицы установить нужно и после работы макроса сохранить шаблон context.form

Опции установки

Всем удачной работы…

Ссылки для скачивания

CopyToClipboard.rbs

PasteFromClipboard.rbs

setup_Clipboardmacro.rbs

Обновление 10.08.2014

(прочитать можно тут)

CopyToClipboard.zip (не забыть разархивировать!)

setup_Clipboardmacro2.rbs
