Rastr3: Инвертирование потоков мощности в сечении

Часто, когда формируется сечение в Rastr, можно наблюдать такую картину: сумма мощностей по сечению меньше того, что должно получится при ручном суммировании. А происходит это из-за того, что для подсчета мощности в сечении программе важно, как заведена ветвь (начало и конец ветви в таблице)

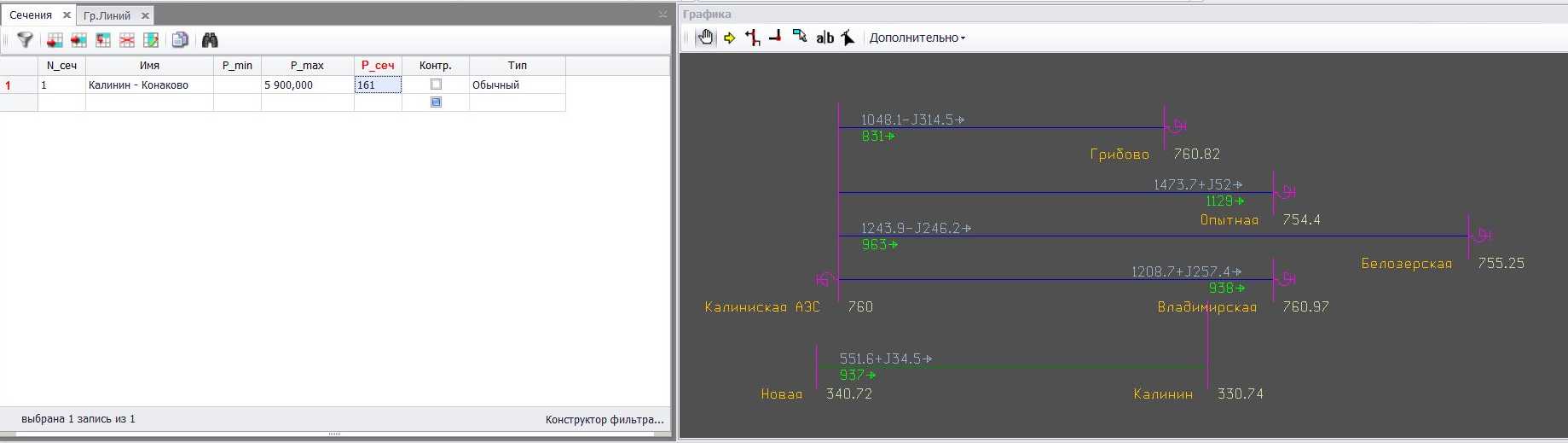

На следующей картинке можно увидеть, что справа на графике мощность направлена слева направо и должна суммироваться, а в таблице по сечению слева суммарная мощность до смешного мала 161 МВт. Как такое произошло?
Сумма в сечении
Если посмотреть на ветви в сечении, то видно, что часть линий идет с отрицательной мощностью, что при сложении дает неправильный результат
Мощности по линиям
Чтобы исправить, нужно либо в таблице Ветви, либо в таблице Гр.Линий поменять узел начала с узлом конца ветви. Но это неудобно, да и не подходит, так как тут возможна ошибка ввода

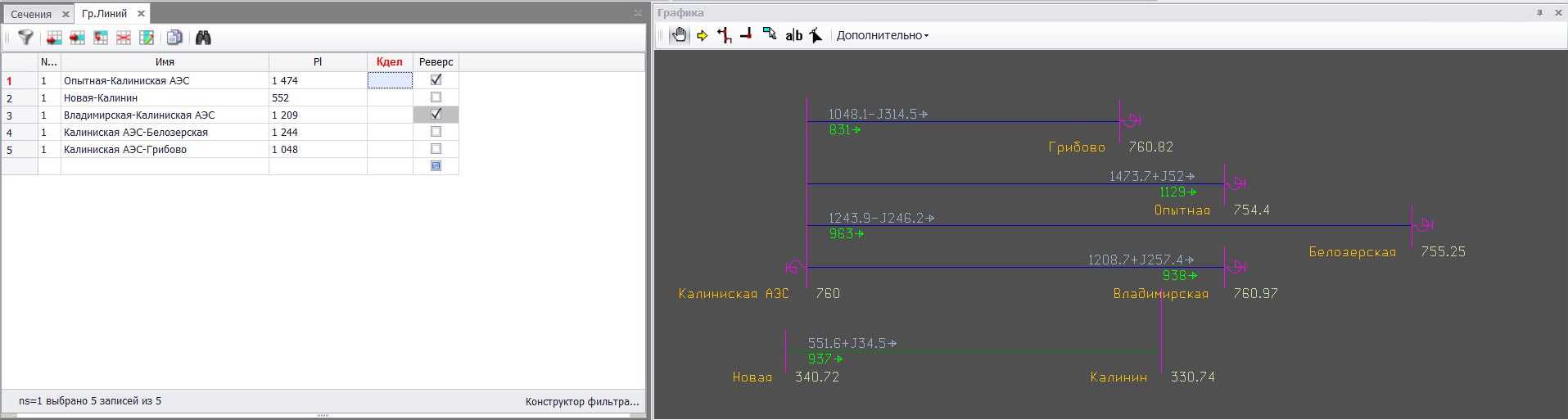

Поэтому можно просто ввести переключатель, который будет делать реверс мощностей, как показано на картинках ниже

Колонка Реверс мощности

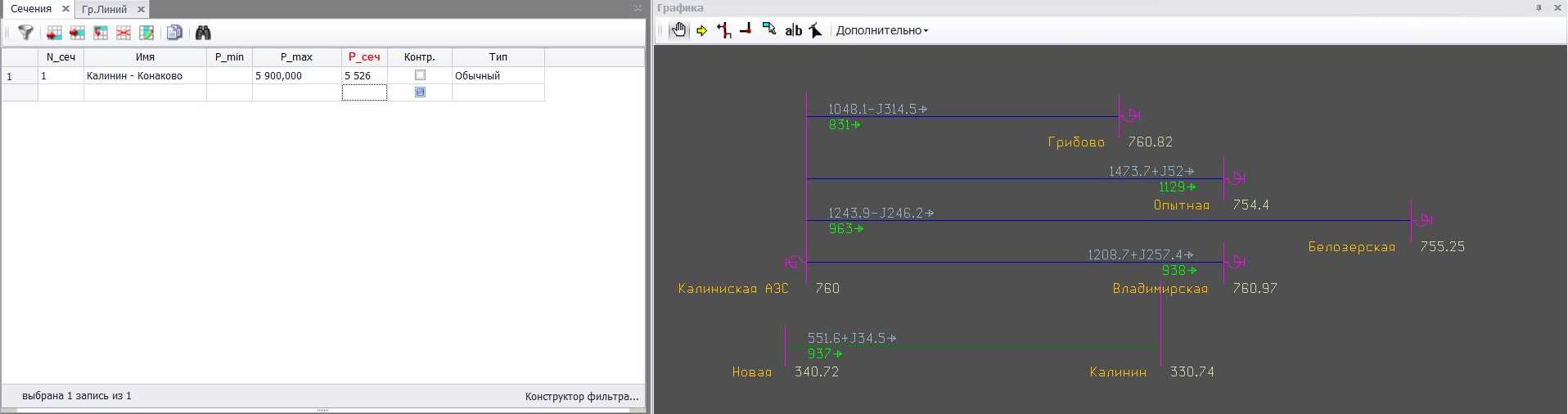

И сумма по сечению будет правильной
Сумма в сечении

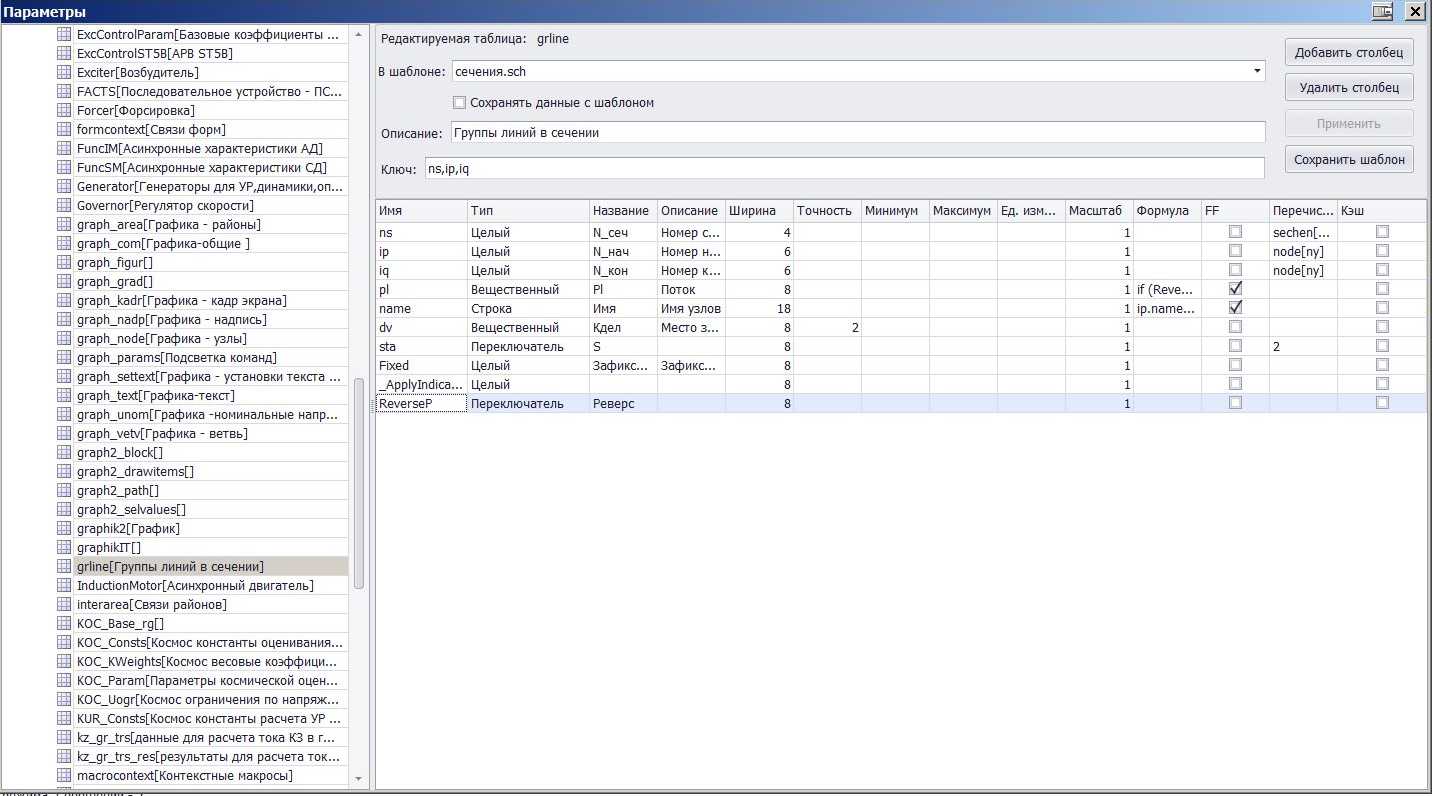

Чтобы сделать такой переключатель, надо зайти в Файлы — Настройки Программы — Параметры — Данные — Таблицы — grline и добавить новый столбец, как показано на картинке ниже

Добавление столбца

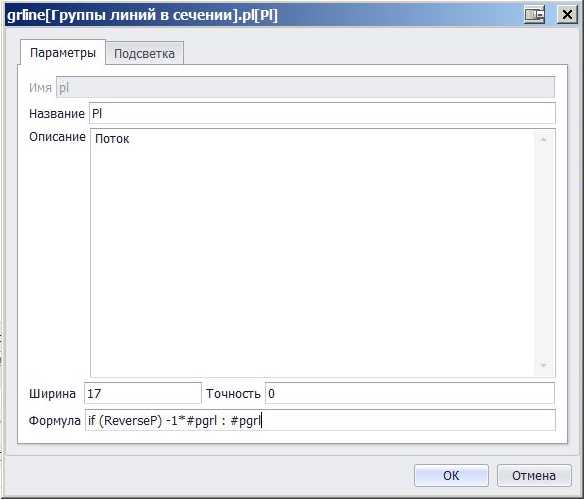

После этого, в колонке формула для столбца pl нужно добавить запись if (ReverseP) -1*#pgrl : #pgrl

Вставка формулы

Также можно просто скачать архив с шаблоном сечения c уже добавленным столбцом, и разархивировать его в папку с шаблонами (по умолчанию это папка в Моих документах — RastrWin3 — SHABLON). Если никаких дополнительных манипуляций с шаблоном сечения не было, то можно смело заменять текущий на скаченный

sechenie.zip
