Работа с графикой в Rastr3

При работе с графикой есть несколько проблемных мест, которые мешают нормальной работе. Сегодня поговорим о возможностях программы по работе с графикой Rastr3.

Для начала перечислим некоторые проблемы:

  1. При работе с инструментами графики в Rastr3
  2. Инструменты графики

    для того, чтобы перемещаться по схеме с помощью мышки, нужно обязательно быть в режиме просмотра (). Это доставляет трудности, так как крутить схему надо часто, а режим просмотра не всегда включен, приходится переключатся между режимами;

  3. При масштабировании графики схема зумируется не под мышкой, и при большом увеличении необходимый объект уходит из области просмотра, нужно опять таки перейти в режим просмотра, чтобы переместиться;
  4. При загрузке/сохранении графики (файла grf) теряется масштаб.

Для решения проблемы с перемещением можно использовать стрелки клавиатуры — способ перемещаться по схеме без мышки. Это сильно упрощает работу, и теперь не нужно переключатся в режим просмотра, чтобы передвинуть схему.

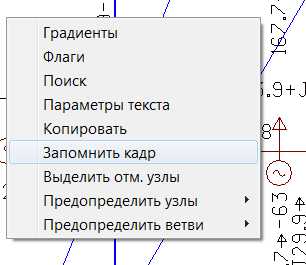

Для сохранение в файле графики grf масштаба нужно использовать контекстное меню — Запомнить кадр.

Контекстное меню

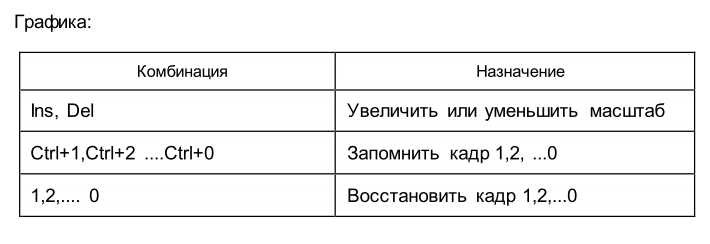

Еще одна интересная возможность в графике Rastr3, которую можно подчерпнуть из справочной информации «Руководство пользователя Rastr3» (раздел 9. Клавиатура)

Отрывок из руководства пользователя Rastr3

Оказывается, полезная функция, которая мало, где афишируется: запоминание кадров и их возможная загрузка. Если пользователь отмасштабировал часть графики, то при нажатии на ctrl+1 текущий масштаб сохраняется в слот 1, и даже если пользователь уже переместился по схеме в другое место, нажатие на 1 вернет сохраненный кадр.

Всем удачной работы…
