Rastr3: Напряжение и направление потока мощности в таблице ветви

По умолчанию, в Rastr3 таблица ветвей выглядит следующим образом

Таблица Ветви по умолчанию

Рассмотрим, как можно улучшить читабельность таблицы

Для начала начнем с напряжения. Есть в таблице Ветви колонки v_ip и v_iq, которые показывают расчетные значения напряжения по концам ветви

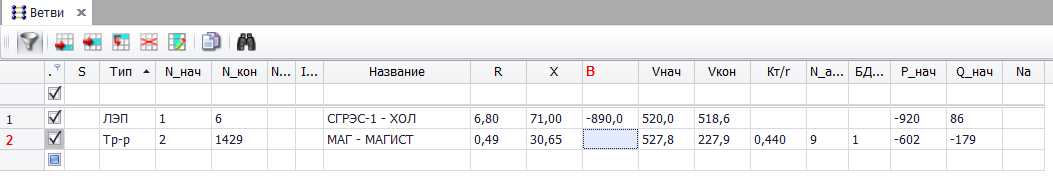

Столбцы v_ip и v_iq

Но порой нужно вывести номинальные напряжения по концам ветви, желательно без манипуляций с выводом новых столбцов. Есть простое решение, изменить столбец, который наиболее востребован, — название ветви.. Теперь в квадратных скобках рядом с названием узла указывается номинальное напряжение

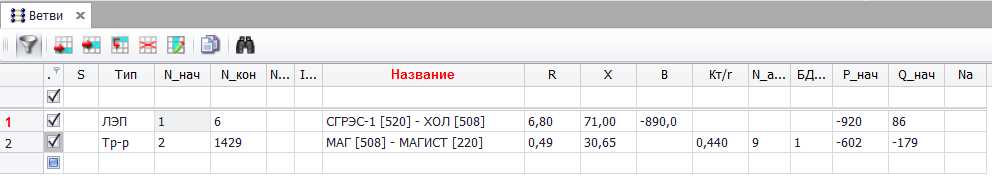

Модифицированный столбец Название

Теперь посмотрим, как можно компактно вывести направление мощности. Направление можно увидеть в столбце SignP

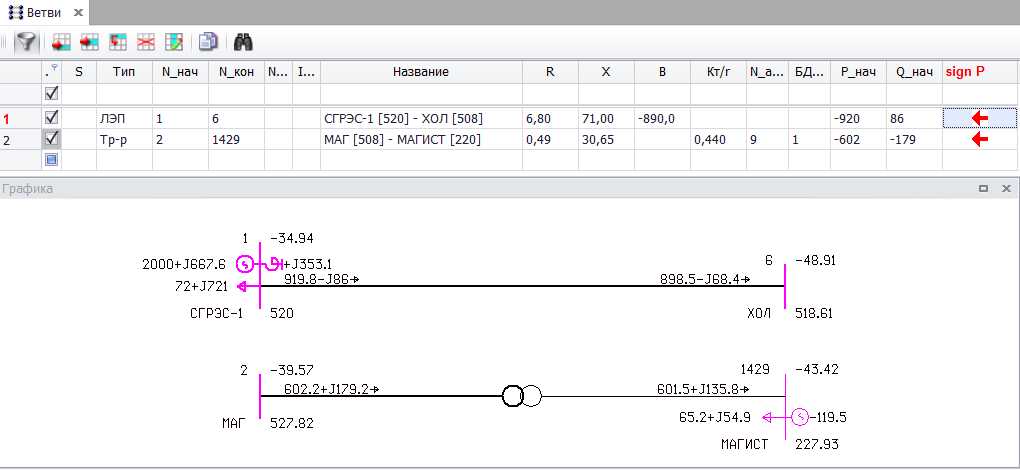

Столбец SignP

Опять воспользуемся трюком, который использовали выше. Добавим клон столбца название ветви, в котором из первого узла всегда будет активная мощность вытекать. В таком случае, не надо открывать графику и смотреть, куда направлена мощность, также можно и не выводить столбец направления отдельно

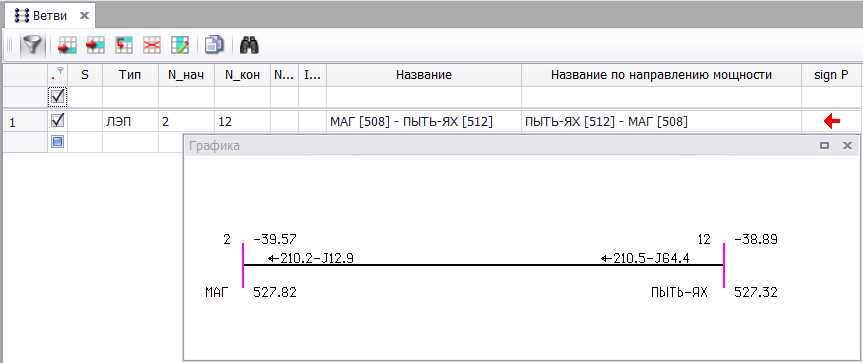

Модифицированный столбец Название по направлению мощности

Для быстроты установки есть готовый макрос, в настройках которого можно выбрать, какие изменения вносить в шаблон таблицы ветвей

setup_NeededCol.zip
