Autocad: автоматическая печать из модели крупных форматов A0, A1, A2

В прошлой статье было описано, как печатать автоматически форматы A4 и A3 из модели автокада. Теперь доступна печать больших форматов.

Для начала скачиваем новую версию 2.5 макроса печати !U_Plot (страница загрузки). Как обычно, в архиве идет тестовый файл пример.dwg, на нем можно посмотреть новые функции макроса.

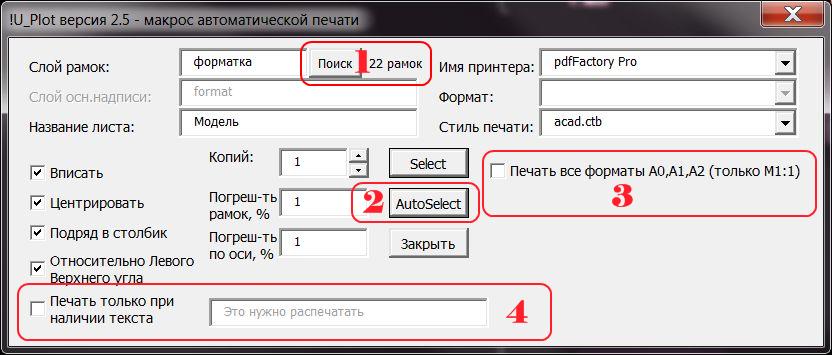

В новой версии немного изменился интерфейс макроса, так он выглядит сейчас:

Макрос !U_Plot версии 2.5

Хочу обратить внимание на следующие изменения:

  1. в самом верху появилась кнопка «Поиск» и рядом с ней количество рамок, которые попадают под условия печати;
  2. появилась кнопка «AutoSelect», которая без выделения автоматически подаст напечать все подходящие рамки с чертежами;
  3. к тому же в списке доступных макросов (alt+F8) появился особенный макрос StartPlotAutomatic, который минует диалог запуска макроса и приступает сразу к распечатке

  4. появилась опция «Печать все форматы A0,A1,A2 при масштабе 1:1»;
  5. Единственное НО при печати крупных форматов — масштаб должен быть только один к одному. Для пробы в тестовом примере подойдет второй столбец

  6. появилась опция «Печать только при наличии текста» и рядом поле для ввода текста.
  7. При этом, даже если текст одним из краев выходит за рамку, все равно чертеж подается на печать. При активации и деактивации опции количество автоматически определяемых рамок будет меняться

Всем удачной работы…
