Описание:
Макрос для печати позволяет быстро распечатать из модели Autocad листы формата A0,A1,A2,A3,A4. Для этого нужно просто запустить макрос, выбрать принтер и выделить все чертежи.
Примеры использования:
Autocad: автоматическая печать из модели крупных форматов A0, A1, A2

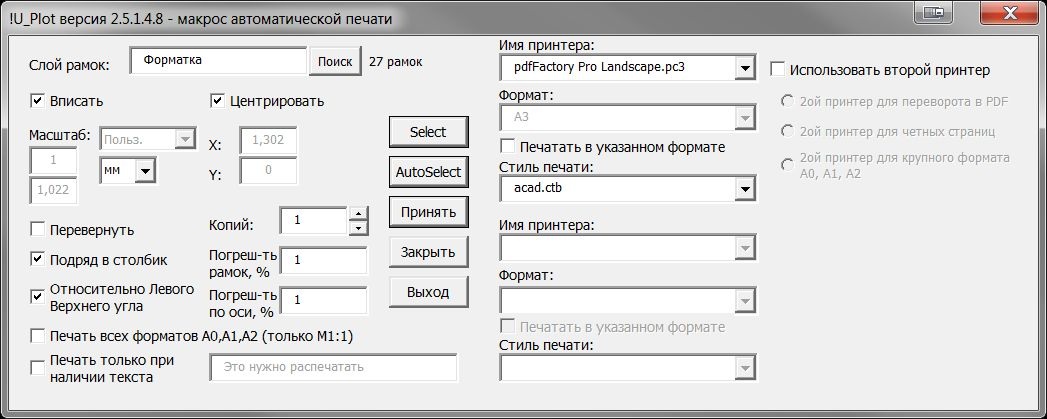

Внешний вид макроса
Ограничения:
- Приложение работает как макрос, поэтому начиная с Autocad 2010 и всех последующих нужно скачивать AutocadVBAenabler.exe, который позволяет загружать макросы и весит около 80 мб, скачать можно бесплатно на оффсайте Autocad (ссылка) или для разных версий Autocad 10-14 (ссылка)
- Приложение всего лишь формирует материал в нужном порядке для выдачи на принтер! Поэтому при печати в PDF нужна программа, создающая принтер PDF, например: doPDF, PDF24, adobe PDF (да и вообще если кого-то интересует виртуальные принтеры PDF — есть огромная статья (ссылка), там 2 части).
Возможности:
- Автоматическое определение рамок A3 и A4 в любых масштабах (в любых пропорциях — главное, чтобы соотношения сторон оставались равные!)
- Автоматическое определение рамок A0-A4 в масштабе 1:1
- Печать только тех чертежей, в которых есть определенный текст
- Формирование порядка выдачи листов на принтер (листы выводятся на принтер либо слева направо сверху вниз или слева сверху вниз направо)
- Не надо выделять рамку чертежей, нужно всего лишь зацепить рамку, следует использовать «жадное» выделение (зеленым)
- Можно указать количество копий (листы выводятся по копиям)
- Можно указать погрешности рамок (если на пару мм меньше, больше), погрешности по осям X и Y, выбрать точку отчета у чертежа
- Можно указать масштаб вписывание чертежа, задать свой масштаб или использовать стандартные настройки
- Можно указать смещение по оси X и Y для правильного выравнивания по центру
- Поддержка печати с помощью 2 принтеров
- Автоматическая ориентация (книжная и альбомная) при печати в PDF
Для работы приложения нужно:
- Обвести все рамки чертежа полигон или прямоугольником (рамки надо сделать один раз, потом они будут блуждать из проекта в проект)
- Слой рамок должен быть в уникальном слое!
Что хочется добавить (ToDo):
- В программе есть потенциал работы с таблицей основной надписи, но пока эта таблица должна быть встроенной таблицей автокада, что используют немногие!
Возможность разпараллеливания печати на 2 и более принтеров (для быстроты печати)в версии 2.5.1.4 появилась поддержка 2 принтеровВозможность различать вплоть до формата a0 при условии, что масштаб рамок 1:1В версии выше 2.5 появилась возможность распечатки больших форматовВозможность подачи файлов А3 и A4 на принтер обычный, и файлы А2 и более на плоттер! (возможность отладить на плоттере дорогое удовольствие,поэтому пока в дальноидующих планах!)В версии 2.5.1.4 появилась возможность печати с помощью 2 принтеров- Возможность правильной отработки вписывания рисунка в формат при печати (беда всех принтеров — отступы при печати, у некоторых печать с нулевыми отступами невозможна, поэтому все зависит от настроек принтера и установленных в нем форматов печати. Поэтому программно менять без ведома человека не вариант.. пока думаем) Пошаговая инструкция установки нулевых полей pdfFactory
- Возможность печати нестандартных форматов
- Возможность печати нескольких чертежей на одном крупном формате (A0) в длину
- Возможность печатать в один файл через PDF принторы Dopdf и аналогичных
Устранение неполадок
- При использовании макроса иногда вылетает Autocad с ошибкой «Fatal Error: Unhandled Access Reading 0x0000 Exception at 652e60h» (фото)
- Иногда рамки не находятся из-за возможного несоответствия типа полилинии для специализированных версий автокада. Нужно в ручную поменять в макросе название полилинии IAcadLWPolyline на название в своем автокаде (см. комментарий №10, №11). В версии выше 2.2 автоматическое определение полилинии.
!!!Обязательно сохраняйте файл перед использованием макроса!!!
История версий
Версия 2.5.1:
+добавлена поддержка 2ого принтера (печать с автоповоротом в PDF, печать четных и нечетных страниц, печать крупногабаритных форматов на плоттере и A3-A4 на обычном принтере)
+опции печати центрирования и вписывания с масштабом
Версия 2.5:
+добавлено автоматическое выделение без участия пользователя
+добавлена печать крупных форматов A0,A1,A2
+добавлена возможность распечатывания чертежей по нужному тексту
Версия 2.3:
+исправлена ошибка, при которой на печать подавались пустые листы
(подробнее тут http://forum.dwg.ru/showthread.php?t=64072)
Версия 2.2:
+поиск рамок на пользовательской форме
+исправлена ошибка поиска названия рамок в разных автокадах (теперь не надо менять ничего в коде макроса)
Версия 2.1:
+добавлено автоматическое распознавание формата A3/A4
+введение погрешностей рамок, осей
+возможность печати нескольких копий, группировка
+последовательная печать по ряду или по колонке
Версия 1.0:
макрос создан Lenik Gers (www.mvstudio.by)
+печать рамок
+автоматический поворот рамок
+вписывание в границы печати
Скачать
!Plot_U_v2.5.1.4_zwcad.zip (для ZWcad)
!Plot_U_v2.2.zip (для всех автокадов)
!Plot_U_autocad2012.zip (так же подходит для Autocad 10,11)
Добрый день! Данный макрос не поддерживает AutoCad2022.
Не понятно как печатать все листы в один pdf файл. У меня макрос пытается напечатать каждый лист в файл с одним и тем же именем и соответственно в итоге печатается только последний лист в pdf.
Это зависит от виртуального принтера pdf, есть такая проблема. Попробуйте проверенного временем pdfFactory или его аналог.
путем перебора вариантов в макросе удалось распечатать нестандартный формат A4x3, и в масштабе убрать галку с «Вписать» + поставить масштаб 100% а не 100,025 иначе будет видна рамка слоя Форматка.
это правильная методика печати нестандартных размеров (путем размещения их в ином слое от А4=А3 форматов) или не очень? :))
